HDMI端子とは?

HDMI端子は、映像と音声、制御信号を1本のケーブル（HDMIケーブル）でデジタルデータのまま伝送できる新しい規格「HDMI（High- Definition Multimedia Interface）」に対応した端子です。
ハイビジョン映像やサラウンド音声に対応し、他の端子よりも高品位な映像・音声を再生できます。

※ケーブルは別途ご用意をお願いします。

ブルーレイ/DVDレコーダーと接続する

表示中の接続図はHDMI端子付きTV 、ブルーレイ/DVDレコーダー と接続した場合の接続図です。

※ブロードバンドルーターを介してLAN録画対応の録画機器とSTB(セットトップボックス)をLAN(ストレート)ケーブルで接続するとハイビジョン画質で録画することができます。(4Kは非対応)

※ブロードバンドルーターとSTBの設置場所が離れている場合は、別途、中継器が必要になります。

※本図は配線例です。お客様のご利用の録画機器やご契約内容によりましては配線が異なる場合がございます。

外付けUSB-HDDと接続する

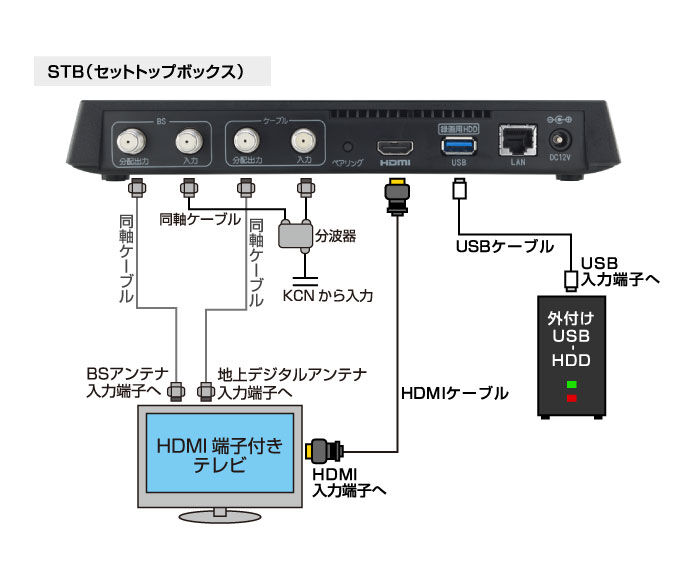

表示中の接続図はHDMI端子付きTV 、外付けUSB-HDDと接続した場合の接続図です。

※本図は配線例です。ご契約内容によりましては配線が異なる場合がございます。
