【準備物】

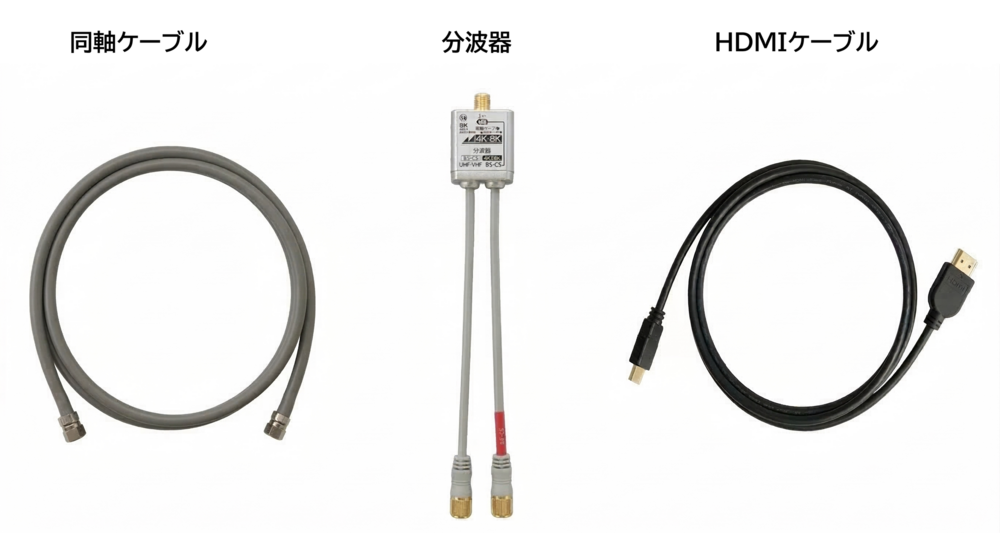

同軸ケーブル、分波器、HDMIケーブル
※分波器はKCNのBSパススルーサービスやBSアンテナがある方のみ必要となります。

【STEP1】
テレビ／KCNのテレビの機器（以下STB）／録画機の電源を切ります。

【STEP2】
テレビ／STB／録画機を配置してください。

【STEP3】
配線を接続して下さい。


※まずお読みください※
●各機種の「入力」と「出力」の文字を正しく確認してください。
　テレビの信号は「出力」から出て「入力」へ入ります。逆になると正しく信号が伝わらず映りません。
　差し込む前に文字を確認してから接続してください。
●「地デジ」と「BS/CS」の端子を確認してください。
　壁のアンテナ端子や録画機の背面には、「地上デジタル専用」「BSデジタル／110度CS専用」と差し込み口が分かれている場合があります。
　差し込む前に文字を確認し、正しい方につないでください。
●奥まで確実に差し込んでください。
　きちんと差し込みがされていないと、映像が乱れたり映らなくなります。
　カチッと音がするか、突き当たるまでしっかり奥まで差し込んでください。
●端子の向きを確認してください。
　HDMIやLANケーブルには向き（上下・左右）があります。
　無理に差し込むと破損する可能性があります。

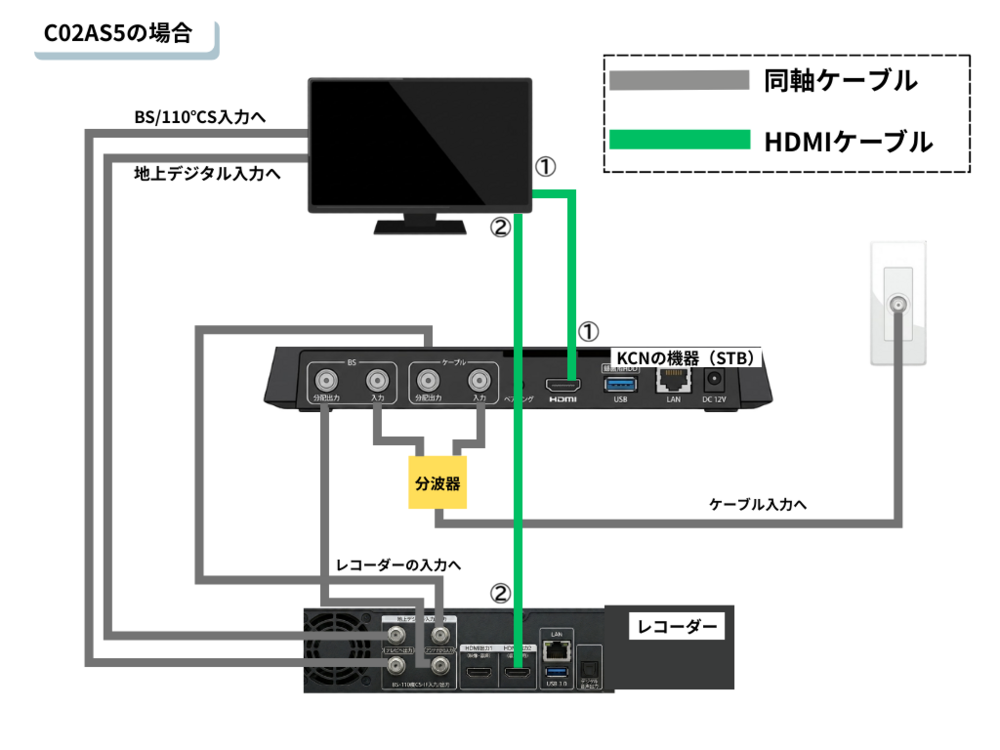

【分波器を接続する場合】
※型番C02AS5/C02AS5-1で配線方法が異なります。
　型番は本体下面「品名」をご確認ください。

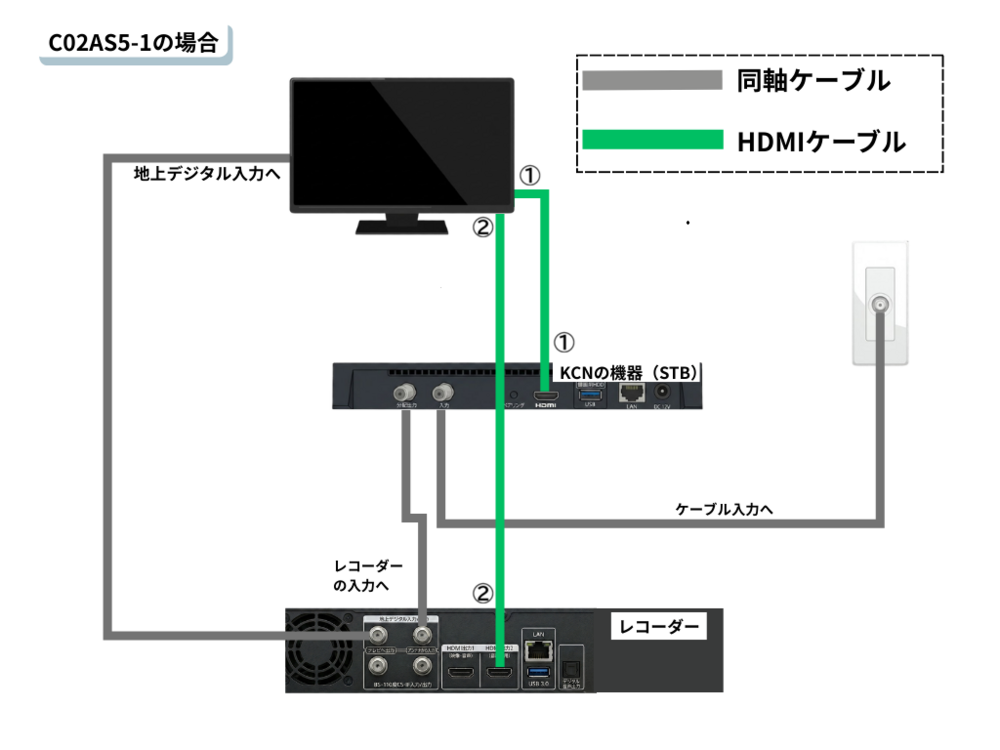

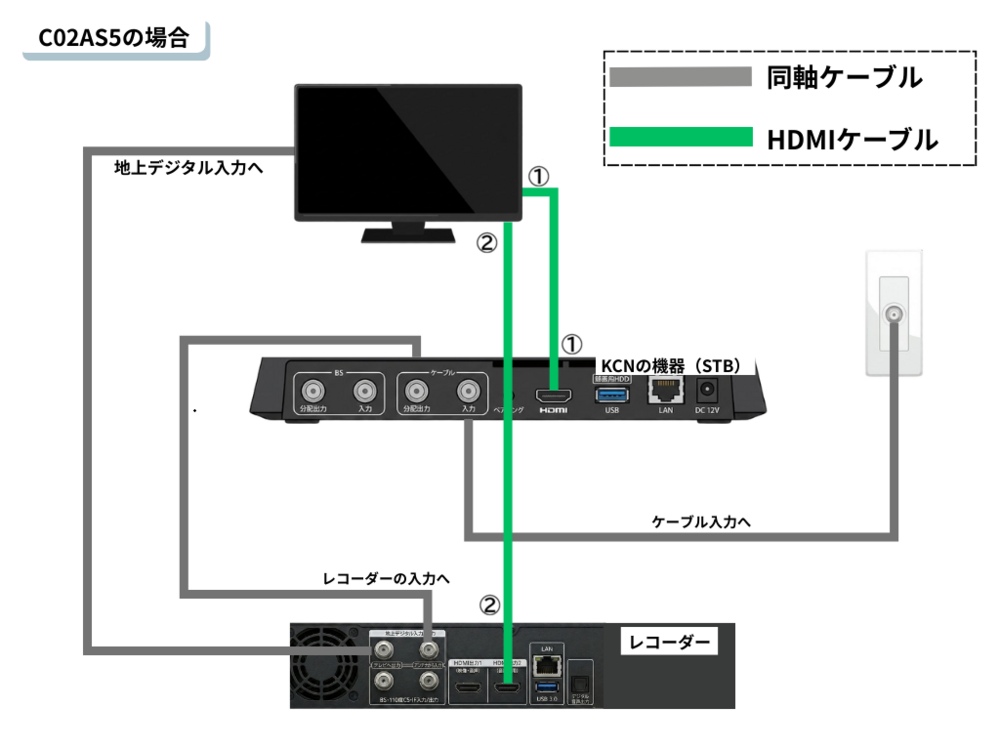

【分波器を接続しない場合】
※型番C02AS5/C02AS5-1で配線方法が異なります。
　型番は本体下面「品名」をご確認ください。

【STEP4】
テレビ／録画機の設定については各取扱説明書をご確認ください。

【STEP5】
STBに設置されるテレビが変わる場合、STBリモコンでメーカー設定が必要になります。設定方法は以下をご確認ください。
テレビメーカー設定方法はこちら

【STEP6】
STBのネットワーク設定をする場合は以下をご確認ください。
ネットワーク設定方法はこちら
※LAN録画／ダビングをされる方は有線接続のみとなります。
※ルーターが必要になります。
※ルーターとSTBの設置場所が離れている場合は、別途、中継器が必要になります。
